Датчик влажности HYDROKOM-2

Влагомер для измерения количества воды в различных сыпучих веществах. Устанавливается в смесители, бункера, конвейеры, шнеки.

Обзор датчика влажности (видео)

Руководство пользователя
Способы установки датчика
Калибровка датчика (видео)

Заказать

Датчик Hydrokom-2 с блоком индикации

Влагомер с блоком индикации. Блок имеет сенсорный дисплей 3.2 дюйма. Он отображает значение влажности выбранного продукта. Выбор продукта производится во вкладке настройки. Блок имеет те же функции что и базовый блок обработки. Датчик влажности с блоком индикации востребован при работе с зерновыми разных культур, что требует оперативного перехода с одной культуры на другую.

Руководство пользователя

Заказать

Датчик влажности HYDROKOM-2

Во многих уникальных технологических процессах есть необходимость измерять влажность сыпучих веществ. Наиболее точным и надёжным является метод с использованием СВЧ излучения.

Датчик влажности HYDROKOM-2 прекрасно измеряет влажность во всем диапазоне 0-100%, для него нет ограничения по электрической проводимости среды (примеси солей и кислот). С высокой повторяемостью измеряет содержание влаги в инертных материалах применяемых при производстве бетона и раствора. измерение влажности первоначальной влажности породы для приготовления гипса перед сушкой. Устанавливается в бетоно-смесители при производстве брусчатки бордюров и тротуарной плитки методом полусухого бибро-прессования.

Применяется для дозирования нужного количества воды в смеситель для производства пескобетона на линиях тротуарной плитки и бордюров.

Применяется для контроля влажности зерна при приеме и сушке.

В смесителях, при приготовлении Комбикормов.

Все настройки и калибровки датчика влажности производятся со встроенного WEB — сервера . С ноутбука, смартфона или планшета. подробности в руководстве пользователя.

Исполнение датчика IP65. Измерительная головка съёмная, и при необходимости легко заменяется на новую (покупается отдельно).

Введение

Микроволновой датчик влажности «HYDROKOM-2» предназначен для контактного измерения содержания воды в измеряемом материале. Измеряемый материал может иметь как крупнозернистую структуру так и пастообразную. Основной областью применения датчика является измерение влажности песка и других инертных компонентов и бетона. Контроль влажности зерна при его приеми и последующей сушке. Приготовление комбикормов. Контроль влажности сыпучих продуктов перед фасовкой.

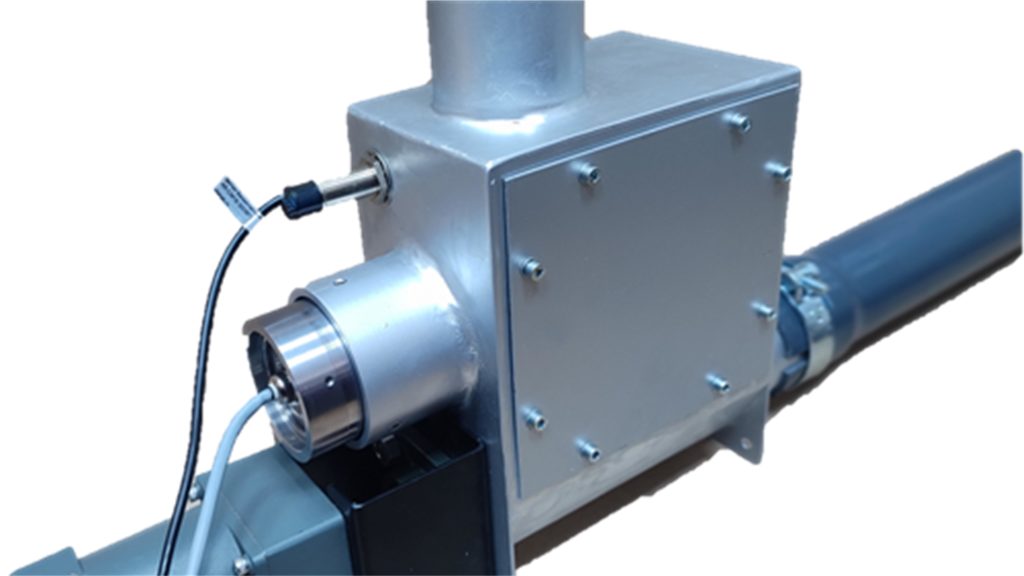

Датчик устанавливается в бункер, смеситель, конвейер, течку, шнек. Применяется в составе автоматического пробоотборника зерна для достижения максимальной точности и достоверности показаний.

Датчик находясь в контакте с измеряемой средой производит измерения количества влаги, преобразует его в унифицированный токовый сигнал 4-20 или 0-20 мА. Если датчик оснащён блоком с индикацией, то на дисплее отображается текущая влажность и есть возможность переключатся между калибровочными таблицами различных продуктов.

Принцип работы

Как известно вода обладает свойством поглощать СВЧ излучение проходящее через неё. На этом принципе основана работа датчика.

В датчике «HYDROKOM-2» микроволновый сигнал излучается в измеряемую среду на глубину 80-100мм. За время прохождения сигнал отражается на разных глубинах проникновения и возвращается обратно в датчик. При прохождении пути сигнал поглощается содержащейся в измеряемой среде водой и затухает, и это затухание тем больше чем больше воды. Мощность излучаемая датчиком составляет около 1mВт.

Зависимость величины затухания от содержания влаги близка к линейной в диапазоне температур 0-80°С. Что позволяет использовать этот сигнал в качестве косвенного количества содержания воды. Этот сигнал преобразуется в унифицированный сигнал тока 0-20мА. Соответственно 0-2мА.-Вода, 18-20мА. воздух. Этот сигнал поступает в цифровой блок обработки «HYDROKOM-2» где происходит аналого-цифровое преобразование, фильтрация, гальваническое развязывание, калибрование и преобразование в токовый сигнал 0-20мА или 4-20мА.

Настройка и калибровка

Настройка и калибровка проводится на страницах встроенного WEB-Сервера. Связь с WEB-сервером устройства происходит по Wi-Fi. Для работы необходим ноутбук, смартфон или планшет. Радиус действия составляет ~50м. Что позволяет легко контролировать мгновенные значения влажности инженерные значения токового сигнала, изменять все настройки датчика и калибровать его. И все эти работы проводятся без демонтажа и дополнительных проводных подключений и дополнительных преобразователей цифровых интерфейсов. Не нужно устанавливать каких либо программ. Находясь лишь в зоне приёма беспроводного соединения.

Использование по назначению

Датчик легко подключается к любой системе контроля и управления и идеально подходит для измерения влаги в песке и смесях в:

— бункерах,
— дозаторах,
— на конвейерах,
— в смесителе.

Конструкция датчика подразумевает длительное использование датчика в тяжелых условиях. Корпус зонда датчика выполнен из нержавеющей стали а рабочая часть датчика выполнена из высокопрочной и износостойкой керамики. Датчик находится в контакте с измеряемой средой только этой керамической поверхностью. Не смотря на прочность и износостойкость керамика довольно хрупка и при сильных ударах может расколоться. В этих случаях измерительная головка сенсора датчика влажности легко заменяется на новую. (запасная измерительная головка сенсора покупается отдельно).

Для замены головки сенсора извлеките датчик в сторону керамической части из крепёжной втулки рис.2(а). Затем шестигранным ключом отверните два фиксирующих винта рис2(б). Затем выверните удлинительную часть от датчика рис2(в). Отверните шестигранником 4 крепёжных винта и извлеките их рис2(г, д). Снимите измерительную головку сенсора рис2(е). Сборка производится в обратном порядке. При сборке убедитесь в наличии уплотнительного кольца в пазе измерительной головки.

Датчик электрически подключается к блоку обработки. Длинна кабеля 3 метра. При необходимости кабель можно удлинить аналогичным кабелем на расстояние до 50м. при условии соблюдения прокладки кабеля вдали от сильноточных проводок. Цветовая маркировка кабеля датчика приведена в Руководстве пользователя
